> 石拱迴廊

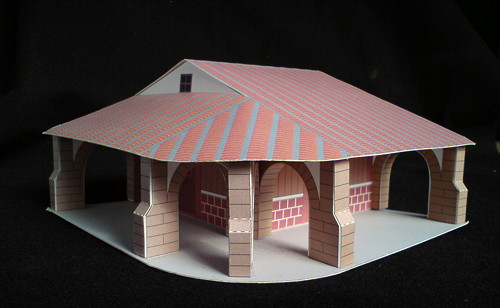

紙模型（８吶吶設計工作室出品　柯坤佑設計）


江明樹提供


江明樹提供


江明樹提供

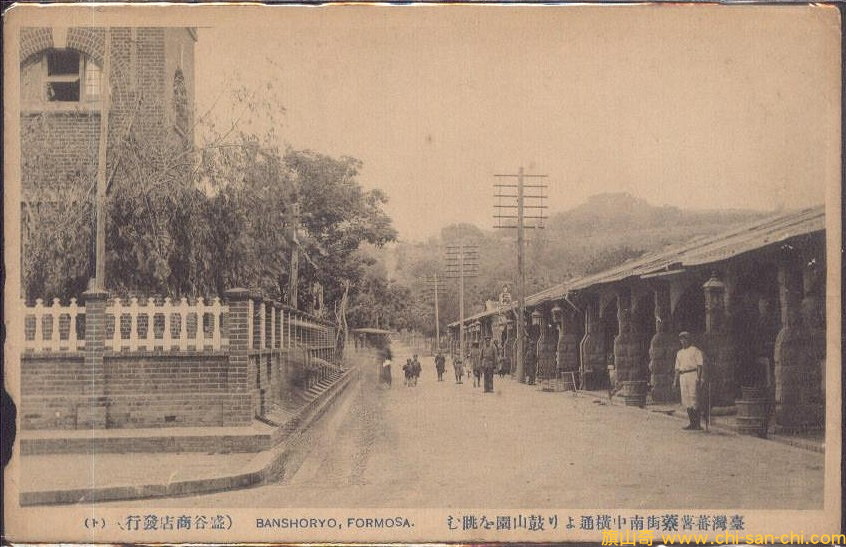

（石拱迴廊明信片，黃坤富先生提供）


外觀（復新街老街咖啡）

約建於西元1910-1915年間，為全台獨一無二。


建築原理：

　　利用重量堆積的原理，由31塊各式砂岩堆砌而成，拱形部分由15塊馬蹄形石架構，層層相疊，最後再利用中央的拱心石， 將整個拱圈串接起來，拱心石尤其特別大，為西洋文藝復興時代建築特有作法。兩邊柱墩則另由長短矩形岩石所堆砌。它的表面沒有舖上任何水泥或其他裝飾，完全保持石頭的原色一土黃色，為就近採掘自附近山上的砂岩石。其處理方式是將接觸面與底部打平，其他外顯部分則打鑿成粗糙面，最後再利用水泥灰漿接合。街道轉角處的做法非常特殊，它是藉由亭仔腳內部牆墩分出王道圓拱，呈輻射狀散開，支撐著竹桁條及臺灣瓦片，為一硬山櫚檁的結構形式，非常優美。更與臺灣式建築完美的搭配，且規模巨大。（張簡朝景攝）


繪圖：張淑美

翁晉源先生油畫



20050715 高雄縣政府登錄「旗山亭仔腳（石拱圈）」為本縣歷史建築，文件如下：

主旨：登錄「旗山亭仔腳（石拱圈）」為本縣歷史建築。
依據：「文化資產保存法」第廿七條之一及「歷史建築登錄及輔助辦法」第七條。
公告事項：
一、歷史建築名稱：旗山亭仔腳（石拱圈）。
二、類別：建築物類。
三、位置：高雄縣旗山鎮復新街21、23、25、27、29、26、28、30、32號、中山路3號。
四、定著土地之地號及面積：高雄縣旗山鎮旗山段532-3、532-5、532-6、532-109、533-1、538-7、538-48、538-109、538-110、538-125、538-128（以上皆部份）;旗山鎮旗山段532-34、532-35、532-36、532-37、532-38（以上皆全部）。面積240.768平方公尺。
五、登錄之理由：石拱圈亭仔腳為旗山市街極具特色的都市設計空間，見證旗山市街發展的歷史，足以成為代表旗山鎮之文化資產。
六、登錄日期及文號：中華民國94年7月15日府文資字第094014942A號。

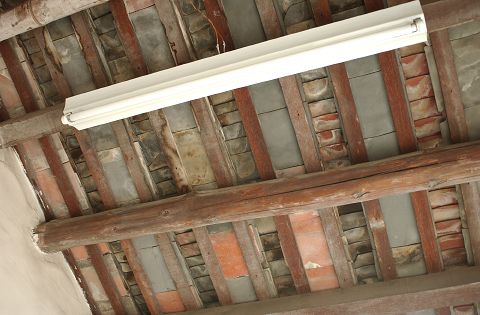

老房子的瓦片是怎麼蓋的呢？看這一張就知道了，瓦片只有一種，長方形，微彎，相接排列者弧度向上，是為溝，上覆以漿，雨水順此流下；相疊排列者弧度向下，上壓下，雨水不會滲入屋入，數量多，重量夠，也就不會被颱風吹走了。（此圖並非拍自石拱迴廊的屋頂下，不過方法是相同的）


石拱迴廊轉角石拱造型

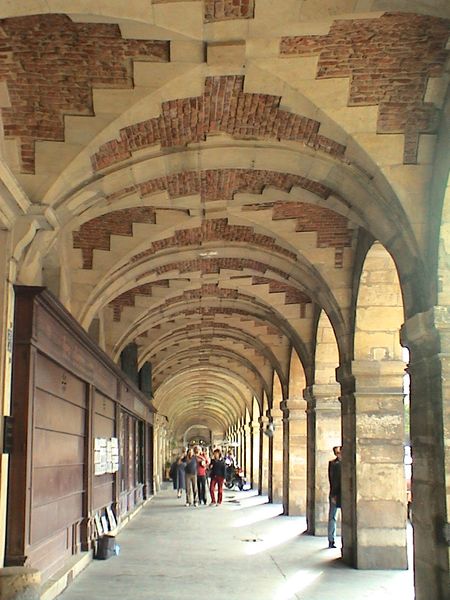

某日一位黃小姐寄來一張照片，說巴黎孚日廣場也有石拱迴廊，兩相比較之下，旗山的較為樸拙，巴黎的顯得匠氣，填塞那麼多磚頭，感覺太過笨重（好像有塌下來的危險）。旗山的只承重閩南式屋頂，雖經百年，仍然完好，只是石材較為普通，風化了不少，雖然上了油漆，但是有保護石頭的作用，還是可以接受啦！

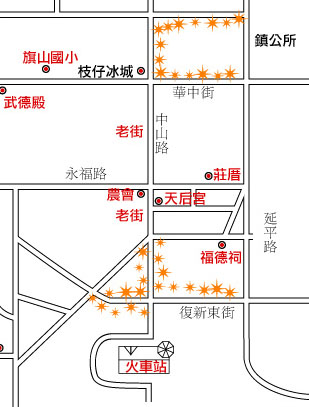

橘色星星部份為當年石拱迴廊的分佈情形，現有範圍已少很多（繪圖：柯坤佑2002.11.19）

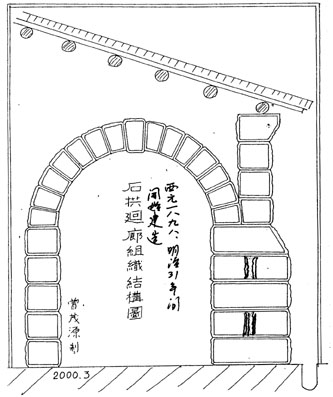

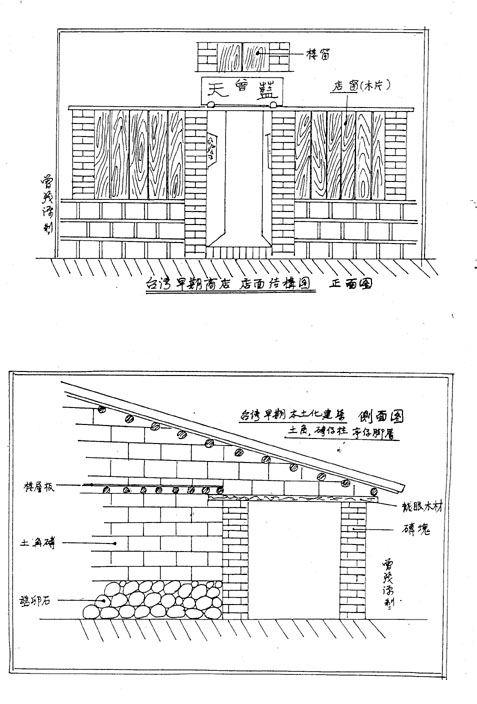

對照：台灣早期商店店面結構圖（曾茂源繪製）

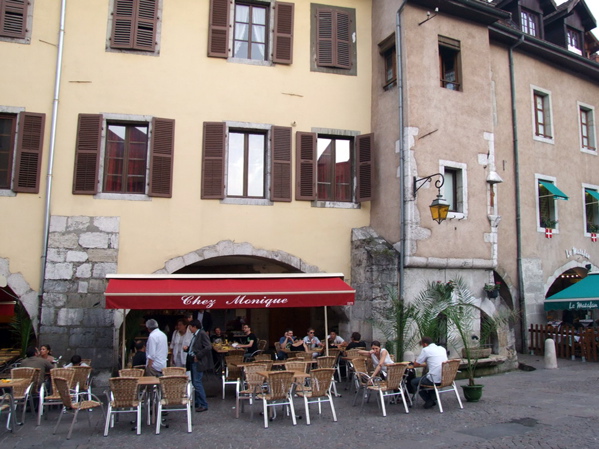

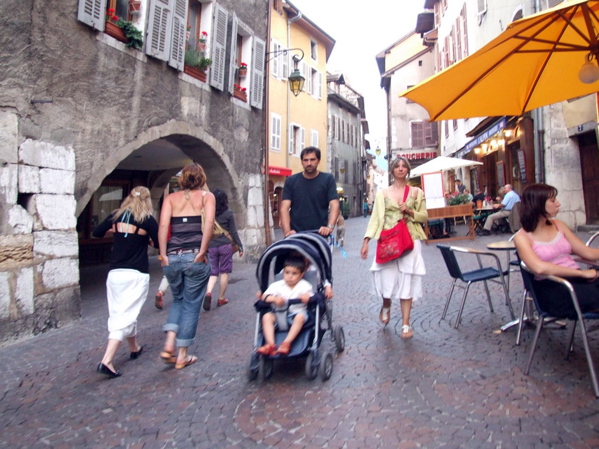

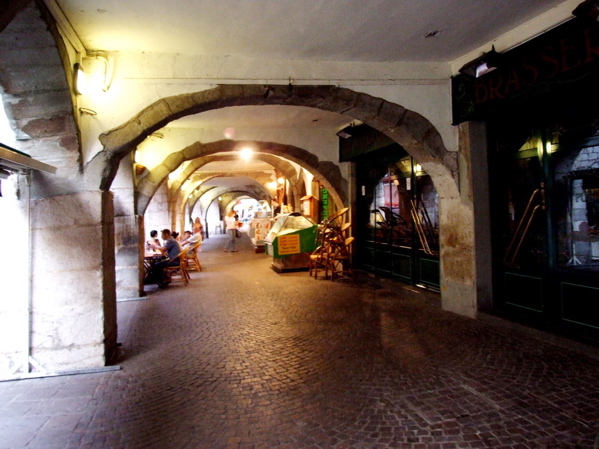

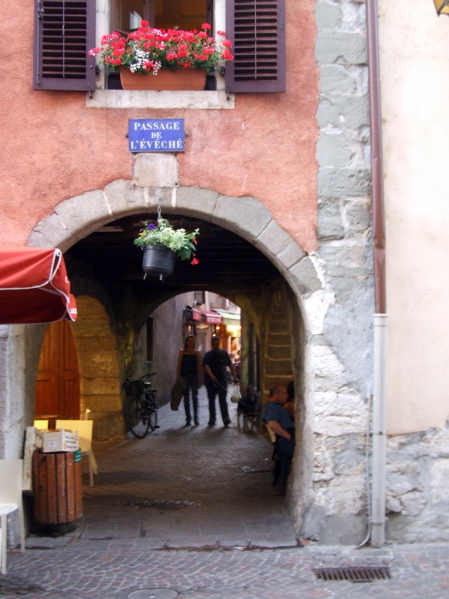

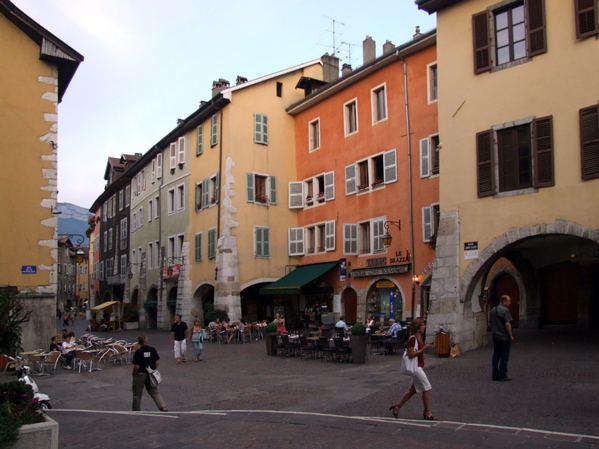

蘇士雅理事長遊法國Annecy，拍照提供本站：

Annecy舊城的廊道建築中世紀就已存在，至今保存完整，是阿爾卑斯山區最具魅力的城鎮，也被譽為法國最美麗的城市之一。靠著這些文化資產，Annecy每年吸引無以數計的觀光客前去朝聖。

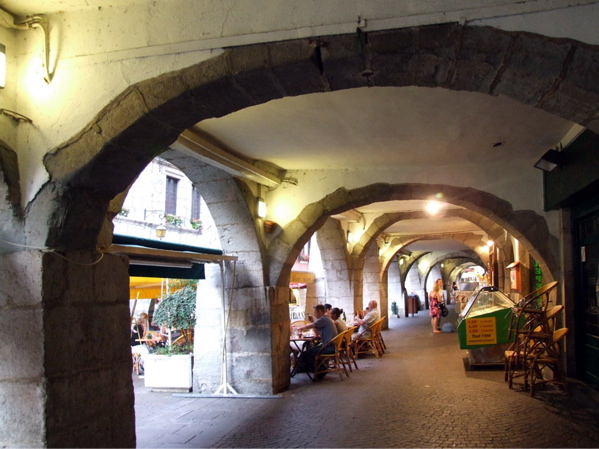

沿著拱型廊道而生的各餐廳與咖啡廳，是美麗與安頓人心的角落。

站長發現幾個不一樣的地方，法國的做法較寬，沒有拱心石，沒有明顯的扶壁造型（以斜出去的造型代替）

蓋兩樓以上，我們旗山也有二樓式的角樓石拱迴廊。
